Leitfaden für Silikonschlauchmaterialien: VMQ, Fluorsilikon und verstärktes Silikon

Sie werden auf drei Silikonschlauchmaterial Optionen stoßen: VMQ, Fluorsilikonschlauch (FVMQ) und verstärkter Silikonschlauch. VMQ ist für den allgemeinen Gebrauch geeignet, Fluorsilikon ist beständig gegen Kraftstoff und Öl, und eine Verstärkung sorgt für Druckfestigkeit. Dieser Leitfaden für Silikonschlauchmaterialien hilft Ihnen dabei, das Material auf Ihre Anforderungen an Temperatur, Chemikalien und Haltbarkeit abzustimmen. Sunrise liefert alle drei. Der Markt für Silikonschläuche erreichte 2024 ein Volumen von 1,2 Milliarden USD und wächst bis 2033 mit einer jährlichen Wachstumsrate (CAGR) von 6,5 %.

Wichtige Erkenntnisse

• VMQ-Silikon eignet sich für allgemeine Anwendungen wie Kühlmittel und Luft. Es funktioniert von -60 °C bis +230 °C. Bei Kraftstoff und Öl versagt es jedoch.

• Fluorsilikon ist beständig gegen Kraftstoff, Öl und Dämpfe. Es behält seine Flexibilität bei Kälte. Wählen Sie es für Kraftstoffleitungen und Ölsysteme.

• Verstärktes Silikon bietet zusätzliche Festigkeit für hohen Druck. Es erfüllt SAE-Standards. Verwenden Sie es für Turbolader und Hochleistungskühlung.

Grundlagen zu VMQ-Silikonschläuchen

VMQ, oder Vinyl-Methyl-Silikon, ist der Standard-Silikonkautschuk für allgemeine industrielle und automobile Schlauchanwendungen. Dieses Silikonschlauchmaterial dient als Basis in jedem Leitfaden für Silikonschlauchmaterialien, da es Kosten, Leistung und Vielseitigkeit ausbalanciert. Seine Molekularstruktur bietet eine außergewöhnliche Flexibilität und Umweltstabilität, die nur wenige andere Elastomere erreichen können.

VMQ-Eigenschaften und Temperaturbereich

VMQ-Silikon bietet einen Dauereinsatztemperaturbereich von –60 °C bis +230 °C, wobei kurzzeitige Spitzen bis ca. 300 °C tolerierbar sind. Dieses thermische Fenster übertrifft die meisten Standardkautschuke. Das Material bietet zudem ein hervorragendes Druckverformungsrestverhalten und eine hohe Elastizität, wodurch die Dichtkraft unter Hitzeeinwirkung erhalten bleibt und es nach Verformungen wieder in seine Form zurückkehrt. Zu den wichtigsten Eigenschaften gehören:

VMQ hat jedoch eine klare Einschränkung, die Ihre Materialwahl beeinflusst. Die Beständigkeit gegen Kraftstoffe, Öle und Lösungsmittel ist gering. Ein Silikonschlauch, der an eine Kurbelgehäuseentlüftung (PCV) angeschlossen ist, die Öldampf führt, absorbiert das Öl, quillt auf und kollabiert dann oder löst sich. Dieselkraftstoff- und Benzindämpfe verursachen Quellen, Erweichen und Dampfverlust. VMQ funktioniert gut mit Kühlmittel, Ozon, UV-Strahlung und Wasser, kann aber keine Kohlenwasserstoffflüssigkeiten verarbeiten.

VMQ-Anwendungen und Grenzen

Sie finden VMQ-Silikonschläuche in Kühlsystemen, Luftansaugleitungen, Wassertransport und allgemeiner Flüssigkeitshandhabung, sofern keine Erdölprodukte vorhanden sind. Es zeichnet sich bei Kühlerschläuchen und Ladeluftkühlerverbindungen aus. Das Material leistet aufgrund seiner hervorragenden Wetter- und UV-Beständigkeit auch in Außenbereichen bewundernswerte Arbeit.

Zu den Vorteilen gehören der unübertroffene Temperaturbereich, die exzellente Flexibilität und die hervorragende Ozonbeständigkeit. Zu den Nachteilen zählen die geringe Kraftstoff- und Ölbeständigkeit sowie eine geringere Reißfestigkeit als bei HNBR oder FKM. Wählen Sie VMQ, wenn Sie einen zuverlässigen, kostengünstigen Schlauch für Anwendungen mit sauberer Luft, Kühlmittel oder Wasser benötigen.

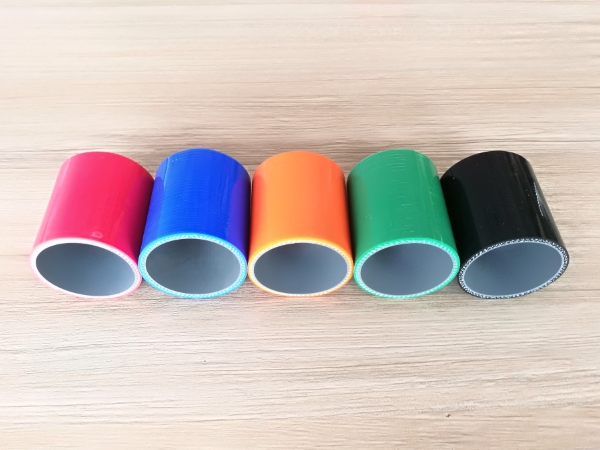

Fluorsilikonschlauch erklärt

Standard-VMQ kann keine Kraftstoffe und Öle in Ihrem System verarbeiten. Fluorsilikon (FVMQ) wird in diesen Fällen zum richtigen Fluorsilikonschlauchmaterial. FVMQ besitzt fluorierte Seitenketten, die an das Silikonrückgrat gebunden sind. Diese molekulare Veränderung transformiert die chemische Beständigkeit bei gleichzeitiger Beibehaltung der thermischen Flexibilität.

FVMQ-Eigenschaften und chemische Beständigkeit

Fluorsilikon erhält seine verbesserte chemische Beständigkeit durch Fluorierung. Dieser Prozess stärkt die molekularen Bindungen in der Silikonstruktur. Trifluorpropylgruppen sitzen in FVMQ neben den Methylgruppen. Diese Anordnung bietet Beständigkeit gegen Kraftstoffe, chemische Angriffe und Mineralöl. Es behält zudem mechanische und physikalische Eigenschaften bei, die denen von VMQ ähneln.

FVMQ ist ein fluoriertes Silikonpolymer. Seine Molekularstruktur weist aufgrund der Fluorierung eine verbesserte Stabilität auf, was ihm eine bessere chemische Beständigkeit als Standard-VMQ verleiht.

Sie können FVMQ mit Benzin, Diesel und Öldämpfen verwenden, ohne das Quellen, das Sie bei Standardsilikon sehen würden. Der Dauertemperaturbereich erreicht mit einem Additivpaket bis zu +220 °C. Dieses Additiv kann die Flexibilität bei niedrigen Temperaturen einschränken. Dieser Leitfaden für Silikonschlauchmaterialien betrachtet FVMQ als Brücke zwischen Silikon für allgemeine Zwecke und speziellen Fluorelastomeren.

FVMQ-Anwendungen und Liner-Optionen

Sie finden Fluorsilikonschläuche in Hochleistungs-Kraftstoffleitungen für Kraftfahrzeuge, industriellen Ölrücklaufsystemen und Dampfrückgewinnungsanwendungen, in denen Kohlenwasserstoffe vorhanden sind. Das Material eignet sich auch für Turbolader-Ölablaufleitungen und Emissionskontrollsysteme in anspruchsvollen Umgebungen.

Kraftstoffanwendungen bieten die Wahl zwischen FVMQ- und FKM-Liner. FVMQ bietet eine bessere Kälteflexibilität. Es behält die Dichtheitsintegrität in kalten Umgebungen bei. FKM bietet eine hervorragende Kraftstoffbeständigkeit bei hohen Temperaturen. Bei extremer Kälte wird es jedoch spröde. Anwendungen, die sowohl Kraftstoffbeständigkeit als auch Wintertauglichkeit erfordern, bevorzugen FVMQ als stärksten Kandidaten.

Zu den Vorteilen gehören eine hervorragende Kraftstoff- und Ölbeständigkeit, ein breiter Temperaturbereich und eine gute Kälteflexibilität. Zu den Nachteilen gehören höhere Kosten als bei VMQ und eine geringere Heißölbeständigkeit im Vergleich zu FKM.

Verstärkte Silikonschläuche im Überblick

Verstärkungsmaterialien und Druckstufe

Verstärkter Silikonschlauch bettet eine oder mehrere Stützschichten in die Silikonwand ein. Gängige Verstärkungsmaterialien sind Polyester- und Aramidfasern. Polyestergeflecht eignet sich für Kühlmittel- und Luftsysteme mit mittlerem Druck. Aramidverstärkung hält höheren mechanischen Belastungen stand, wie sie in Turboladerleitungen vorkommen. Diese Konstruktion erhöht den Berstdruck im Vergleich zu unverstärkten Schläuchen drastisch. SAE J20 regelt diese Produkte. Es legt fest, dass der Mindestberstdruck das Vierfache des Betriebsdrucks betragen muss. Die Norm unterteilt die Konstruktion in fünf Typen für unterschiedliche Einsatzzwecke. Hochleistungsfähige 20R1-Schläuche verwenden dicke Wände bis zu 7,1 mm mit verstärkten Gewebeschichten und erreichen Berstdrücke von über 300 psi. 20R2-Schläuche betten eine Edelstahldrahtwendel ein, um Quetschfestigkeit in Vakuum- und Turbo-Ladeluftkühlerleitungen zu gewährleisten. 20R4 stellt den am häufigsten spezifizierten Typ für Kühleranschlüsse von Personenkraftwagen dar und balanciert Flexibilität mit Druckstufe aus. Jeder Typ bietet ein spezifisches mechanisches Profil für das vorgesehene System.

Anwendungen und Grenzen von verstärktem Silikon

Sie finden diese Schläuche in Turboladersystemen von Kraftfahrzeugen, Kühlmittelkreisläufen von Hochleistungsmotoren und beim industriellen Hochdruck-Flüssigkeitstransfer. Silikon nach SAE J20 Klasse A bietet einen Dauerbetrieb von -55 °C bis +175 °C. Es ist beständig gegen Ozon, UV-Strahlung und Kühlmittel auf Glykolbasis. Die Anwendungen erstrecken sich auf HVAC-Systeme, Schiffsmotoren und Stromerzeugungsanlagen. Die verstärkte Konstruktion ist beständig gegen Rissbildung und Abplatzen unter Dampfeinwirkung, während die Flexibilität erhalten bleibt. Überprüfen Sie die SAE J20-Konformität, indem Sie den Prüfbericht Ihres Lieferanten anfordern. Achten Sie auf permanente, lesbare Markierungen, die die genaue Klasse bestätigen. Dieser Leitfaden für Silikonschlauchmaterialien empfiehlt verstärktes Silikon, wenn Ihr System eine Berstfestigkeit von über 300 psi erfordert oder die Einhaltung von SAE-Normen verlangt. Zu den Vorteilen gehören hohe Druckstufen, ein hervorragender Temperaturbereich und eine lange Lebensdauer. Zu den Nachteilen gehören höhere Kosten als bei unverstärktem VMQ und eine geringere Flexibilität bei enger Verlegung. Wählen Sie verstärktes Silikon für anspruchsvolle Druck- und Haltbarkeits-Anforderungen.

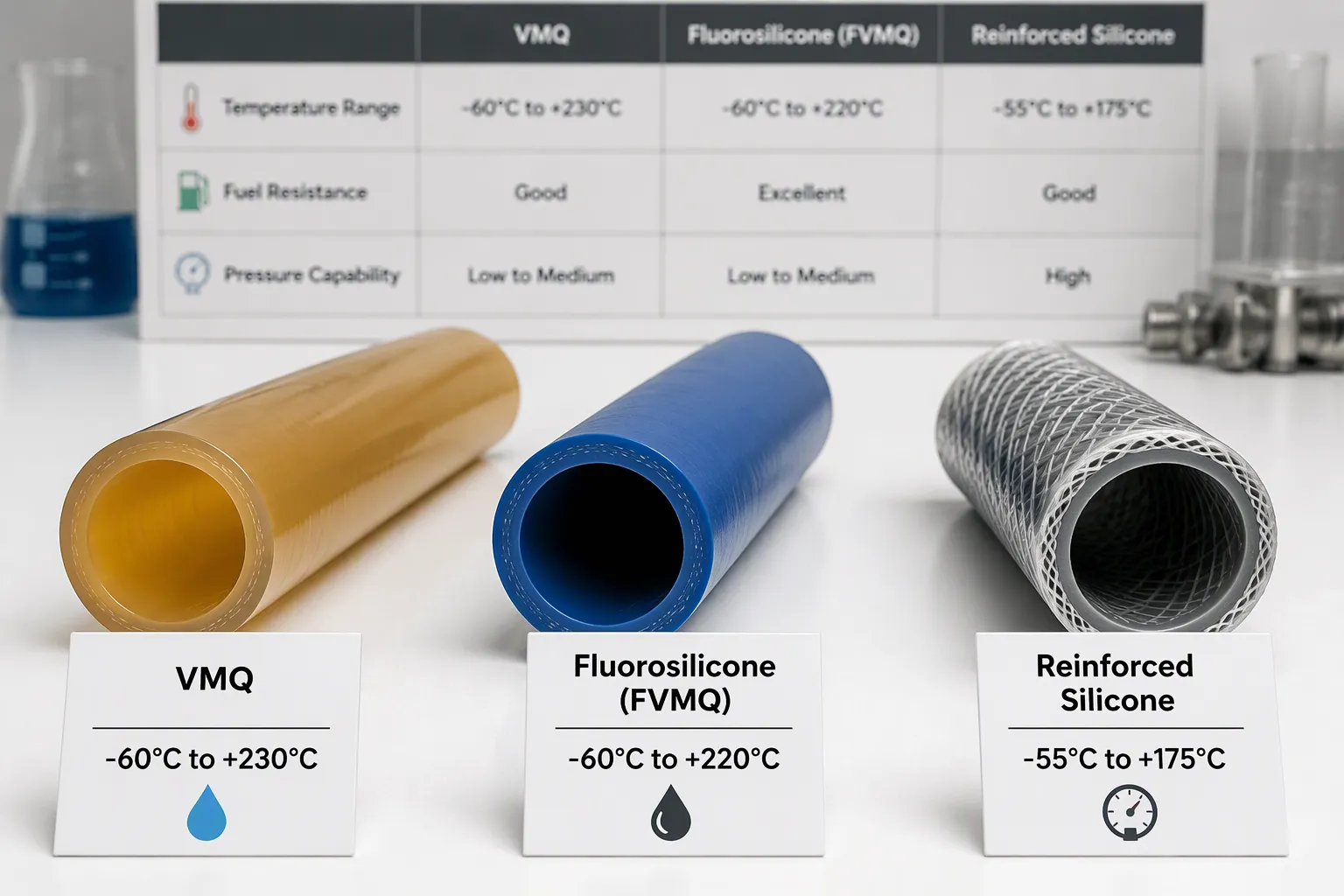

Leitfaden für Silikonschlauchmaterialien: Schneller Vergleich

Dieser Abschnitt des Leitfadens für Silikonschlauchmaterialien bietet eine direkte Vergleichstabelle und einen Entscheidungsrahmen. Anhand dieser Kriterien können Sie VMQ, Fluorsilikon und verstärktes Silikon auf Ihre spezifischen Betriebsbedingungen abstimmen.

Temperatur-, Chemikalien- und Druckvergleich

Jedes Material tauscht eine Eigenschaft gegen eine andere ein. VMQ bietet das breiteste thermische Fenster, ist jedoch nicht für Kohlenwasserstoffe geeignet. FVMQ opfert einen kleinen Teil dieses Temperaturbereichs, um eine robuste chemische Beständigkeit gegen Benzin-, Diesel- und Öldämpfe zu gewinnen. Verstärktes Silikon verringert die Flexibilität, um eine mechanische Festigkeit zu erreichen, die unverstärkte Materialien nicht erreichen können. Aramidverstärkungsschichten ermöglichen Berstdrücke von über 300 psi gemäß SAE J20R3-Spezifikationen. Dieser praktische Vergleich aus dem Leitfaden für Silikonschlauchmaterialien zeigt eine klare Abfolge: VMQ als Grundlinie, FVMQ für Chemikalienbeständigkeit und verstärktes Silikon für Druckanforderungen.

So wählen Sie den richtigen Schlauch

Ihre primäre Herausforderung bestimmt den Ausgangspunkt. Für Kühlmittelkreisläufe, Luftansaugsysteme oder Wasserübertragung ohne Erdöleinwirkung bietet VMQ mit seinem vollen Temperaturbereich und seiner hervorragenden Flexibilität die kostengünstigste Lösung. Für Kraftstoffleitungen, Ölrücklaufsysteme oder Dampfrückgewinnungsanwendungen, bei denen Kohlenwasserstoffe mit der Schlauchwand in Kontakt kommen, ist FVMQ die richtige Wahl.

Druckanforderungen lenken Ihre Wahl in Richtung verstärktes Silikon. Die Wandstärke bestimmt direkt die Druckfestigkeit. Dickere Wände unterstützen höhere Druckstufen. Unzureichende Wandstärke führt zu Aufblähen, Kollabieren oder Bersten unter Last. Die Anzahl der Verstärkungsschichten skaliert mit dem erforderlichen Druck:

• Nicht verstärkte, einfache Wand für Niederdruck unter 50 PSI.

• Geflechtverstärkte Konstruktion für Anwendungen mit mittlerem bis hohem Druck.

• Dorngefertigte 4-lagige Ausführung für höchste Druckstufen.

• Für Unterdruck-Vakuumkreisläufe: Spezifizieren Sie 60–70 Shore A Härte mit mindestens 3-lagiger Verstärkung, um ein Zusammenfallen zu verhindern.

• Für Überdruck-Ladeluftkühler-Verrohrungen bis 0,25 MPa: Verwenden Sie 4-lagige Verstärkung mit 55 Shore A Härte für optimale Flexibilität und Festigkeit.

Über 80 % der Kunden betrachten die Materialqualität als den kritischsten Faktor bei der Auswahl eines Silikonschlauchmaterials, laut einem aktuellen Branchenbericht.

Diese Statistik unterstreicht eine einfache Wahrheit: Man kann das falsche Basispolymer nicht durch dickere Wände oder zusätzliche Verstärkungsschichten ausgleichen. Wählen Sie zuerst die Basismischung passend zu Ihrer chemischen und thermischen Umgebung und spezifizieren Sie dann die Verstärkung für die Druckanforderungen.

Sunrise liefert alle drei Materialoptionen und bietet kundenspezifische Schlauchlösungen für einzigartige Anwendungen. Konsultieren Sie deren Ingenieurteam, wenn Ihr System eine spezifische Kombination aus Temperaturbeständigkeit, chemischer Kompatibilität und Druckstufe erfordert. Deren Fachwissen stellt sicher, dass Sie die richtige Konstruktion für jeden Kreislauf in Ihrem System auswählen.

Wählen Sie VMQ für allgemeine Anwendungen. Wählen Sie Fluorsilikonschlauch für Kraftstoff- und Ölumgebungen. Verwenden Sie verstärkten Silikonschlauch, wo hohe Festigkeit wichtig ist. Bewerten Sie Temperaturbereich, chemische Belastung, Drucktoleranz und Flexibilitätsanforderungen. Dieser Leitfaden für Silikonschlauchmaterialien vereinfacht Ihren Auswahlprozess. Kontaktieren Sie Sunrise für kundenspezifische Lösungen. Die richtige Materialabstimmung sorgt für Sicherheit und Spitzenleistung.

FAQ

Wann sollten Sie Fluorsilikonschlauch gegenüber Standard-VMQ wählen?

Wählen Sie Fluorsilikonschlauch wenn Kraftstoff, Öl oder Dämpfe mit der Schlauchwand in Kontakt kommen. VMQ quillt auf und wird in Kohlenwasserstoffen weich. FVMQ widersteht Benzin, Diesel und Öl bei gleichzeitig guter Flexibilität bei niedrigen Temperaturen.

Bedeutet ein verstärkter Silikonschlauch immer höheren Druck?

Nein. Die Verstärkung erhöht die Berstfestigkeit, aber Wandstärke und Lagenanzahl setzen das tatsächliche Limit. Spezifizieren Sie verstärkten Silikonschlauch wenn Ihr System eine Berstfestigkeit von über 300 psi oder die Einhaltung der SAE J20 erfordert.

Welches Silikonschlauchmaterial deckt den breitesten Temperaturbereich ab?

VMQ deckt –60 °C bis +230 °C ab, das breiteste Fenster der drei. FVMQ erreicht mit einem Additiv +220 °C. Verstärktes Silikon dient von –55 °C bis +175 °C. Stimmen Sie Ihr Silikonschlauchmaterial auf die heißesten und kältesten Punkte in Ihrem System ab.
