Wie funktioniert ein Silikonschlauch?

Die meisten Käufer gehen bei der Auswahl von Silikonschläuchen zunächst zwei Fragen an: Wie hoch ist die Temperaturbeständigkeit und wie hoch ist der Preis? Beides ist wichtig – aber damit zu beginnen, führt oft zum falschen Produkt. Ein Silikonschlauch, der die Temperaturspezifikation auf dem Papier erfüllt, kann dennoch vorzeitig versagen, wenn die Verstärkungsstruktur nicht den Druckverhältnissen entspricht, wenn die Mischung mit dem zu fördernden Medium nicht kompatibel ist oder wenn die Konstruktion für eine völlig andere Belastungsart ausgelegt wurde.

Dieser Artikel erklärt, wie Silikonschläuche tatsächlich funktionieren – nicht nur, woraus sie bestehen, sondern wie ihre Struktur auf unterschiedliche Betriebsbedingungen reagiert. Er befasst sich zudem mit vier Annahmen, die B2B-Käufer häufig dazu verleiten, das falsche Produkt zu spezifizieren, und bietet einen praktischen Rahmen für die Abstimmung des Schlauchtyps auf die jeweilige Anwendung.

Was sind die verschiedenen Arten von Silikonschläuchen?

Silikonschläuche sind keine einheitliche Produktkategorie. Der Begriff umfasst eine breite Palette von Konstruktionen mit grundlegend unterschiedlichen Strukturen, Funktionsprinzipien und Leistungsmerkmalen. Das Verständnis der Hauptkategorien ist der erste Schritt zur richtigen Auswahl.

Fahrzeug-Silikonschläuche sind die breiteste und technisch anspruchsvollste Kategorie. Sie umfassen Silikonschläuche für Kühlsysteme, Silikon-Kühlerschläuche, Turboschläuche, Ladeluftkühlerschläuche, Ansaugschläuche, Silikon-Vakuumschläuche, Heizungsschläuche und Brennstoffzellenschläuche. Jeder dieser Schläuche dient einem anderen System mit unterschiedlichen Anforderungen an Temperatur, Druck, Medium und Geometrie. Ein Silikon-Kühlerschlauch zur Verbindung des Kühlers mit dem Motorblock arbeitet unter anderen Bedingungen als ein Turboschlauch, der heiße Druckluft leitet, obwohl beide im selben Motorraum verbaut sind.

Silikonschläuche für spezielle Anwendungen decken Konstruktionen ab, die für anspruchsvolle oder ungewöhnliche Bedingungen entwickelt wurden. Drahtverstärkte Silikonschläuche verwenden eine in die Wand eingebettete spiralförmige Stahlstruktur, um einem Zusammenfallen unter Vakuum zu widerstehen.

Kevlar- und Aramid-verstärkte Schläuche bieten eine höhere Berstfestigkeit bei geringerer Wandstärke. Glasfaserverstärkte Schläuche erweitern den nutzbaren Temperaturbereich in Richtung von Wärmequellen. Feuerhemmende Silikonschläuche erfüllen die Anforderungen nach UL94-V0 oder EN45545-2 für Anwendungen in Schienenfahrzeugen und anderen brandempfindlichen Umgebungen. Chemikalien- und kraftstoffbeständige Versionen verwenden typischerweise eine FKM-Innenschicht, um eine Zersetzung durch aggressive Medien zu verhindern.

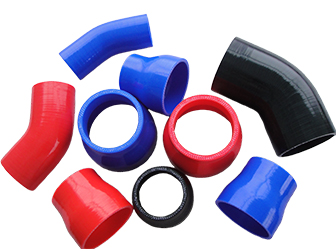

Universelle Silikon-Verbinder – gerade Schläuche, Reduzierstücke, 45-Grad- und 90-Grad-Bögen, Humpschläuche und andere Standardformen – bieten flexible Verbindungslösungen für eine Reihe von Durchmessern und Einbaugeometrien, ohne dass kundenspezifische Werkzeuge erforderlich sind.

Lebensmittelechte Silikonschläuche und geflochtene Silikonschläuche dienen Anwendungen, bei denen Materialreinheit und Druckbelastbarkeit wichtiger sind als extreme Temperaturen. Extrudierte Silikonprodukte, einschließlich Vakuumleitungen und Industrieschläuche, sind in der Regel unverstärkte, einlagige Konstruktionen, die für Niederdruck- oder Vakuumanwendungen bei moderaten Temperaturen geeignet sind. Geformte Silikonteile erweitern das Material zu dreidimensionalen Komponenten für Industrie-, Gesundheits- und Verbraucheranwendungen.

Gummischläuche – einschließlich EPDM-Kühlerschläuche, EPDM-Ansaugschläuche und Nitrilkautschuk-Kraftstoffschläuche – bleiben für Standardanwendungen geeignet, bei denen die Kosten das Hauptkriterium sind und die Betriebsbedingungen innerhalb konventioneller Grenzen liegen.

Wie funktioniert ein Silikonschlauch – und wo machen die meisten Käufer Fehler?

Das Funktionsprinzip eines Silikonschlauchs hängt von der Art der Belastung ab, für die er ausgelegt ist. Die meisten verstärkten Automobil-Silikonschläuche haben einen schichtweisen Aufbau, aber die Art und Weise, wie diese Konstruktion auf Druck, Vakuum, Temperatur und Medieneinwirkung reagiert, variiert erheblich je nach technischer Auslegung. Vier Annahmen führen Käufer häufig zum falschen Produkt.

Annahme eins: Die Temperaturbeständigkeit ist das primäre Auswahlkriterium

Silikonkautschuk verdankt seine thermische Stabilität dem Silizium-Sauerstoff-Rückgrat (Si-O) seiner Molekularstruktur. Die Si-O-Bindung hat eine höhere Bindungsenergie als die Kohlenstoff-Kohlenstoff-Bindungen (C-C), die das Rückgrat der meisten herkömmlichen Kautschuke bilden. Dies verleiht Silikon eine höhere Beständigkeit gegen thermische Zersetzung bei erhöhten Temperaturen und erhält zudem die Flexibilität bei niedrigen Temperaturen, bei denen viele kohlenstoffbasierte Elastomere spröde werden.

Die Temperaturbeständigkeit eines fertigen Schlauchs hängt jedoch von mehr als nur der Silikonmischung ab. Verstärkungsfasern haben ihre eigenen thermischen Grenzen. Die Haftung zwischen den Schichten kann sich verschlechtern, bevor die Silikonmischung selbst versagt. Und die Medienverträglichkeit bei erhöhter Temperatur ist ein völlig separates Thema.

Ein Silikonschlauch für Kühlmittel, zum Beispiel, kann eine Mischung verwenden, die für den Dauerbetrieb über 200°C ausgelegt ist. Wenn die Kühlmittelformulierung jedoch chemisch nicht mit dieser Mischung kompatibel ist, tritt bei normalen Betriebstemperaturen eine Zersetzung auf. Der OAT-beständige Kühlerschlauch von SUNRISE geht dieses Problem direkt an – er ist speziell für die Kompatibilität mit Frostschutzmitteln auf Basis der Organic Acid Technology unter SAE J20 Class A-Bedingungen mit einer 50/50-Kühlmittel-Wasser-Mischung formuliert und getestet. Standard-Silikon-Kühlerschlauchmischungen bieten möglicherweise nicht dieselbe Beständigkeit, was bedeutet, dass die Auswahl eines Silikon-Kühlerschlauchs allein aufgrund der Temperaturbeständigkeit, ohne die Kühlmittelverträglichkeit zu bestätigen, zu vorzeitigem Versagen führen kann.

Annahme zwei: Ein standardmäßiger verstärkter Schlauch funktioniert für Vakuumanwendungen

Druck und Vakuum stellen strukturell entgegengesetzte Anforderungen an einen Schlauch. Bei einer Überdruckanwendung – Kühlmittelzirkulation, Turboaufladung, Ladeluft – übt das Fluid oder Gas im Inneren des Schlauchs eine Kraft nach außen auf die Wände aus. Die Verstärkungsschicht widersteht dieser Ausdehnung nach außen und behält die Form und den Durchmesser des Schlauchs unter Last bei.

Bei einer Vakuumanwendung kehrt sich die Situation um. Der atmosphärische Druck außerhalb des Schlauchs übt eine Kraft nach innen aus. Ohne eine Struktur, die dieser Belastung nach innen widersteht, verformt sich die Schlauchwand nach innen, verringert den Innendurchmesser und schränkt den Durchfluss ein oder blockiert ihn. Eine geflochtene Polyester-Verstärkungsschicht, die effektiv gegen Ausdehnung nach außen wirkt, bietet wenig Widerstand gegen ein Kollabieren nach innen.

Drahtverstärkte Silikon-Vakuumschläuche lösen dies durch die Einbettung einer kontinuierlichen Stahlfeder in die Schlauchwand. Der spiralförmige Draht sorgt für radiale Steifigkeit, die einer Verformung nach innen unabhängig vom externen Druckunterschied widersteht. Deshalb erfordern Silikonschlauch-Vakuum-Anwendungen eine speziell entwickelte Konstruktion und keinen standardmäßigen verstärkten Schlauch, der nur nach Temperaturbeständigkeit ausgewählt wurde.

Annahme drei: Mehr Verstärkungsschichten bedeuten immer eine bessere Leistung

Verstärkung verbessert die Druckbeständigkeit und Formstabilität, verringert aber auch die Flexibilität. Bei Anwendungen mit komplexer Leitungsführung – engen Biegeradien, begrenztem Einbauraum oder Verbindungen, die Motorbewegungen ausgleichen müssen – kann eine übermäßige Verstärkung die Montage erschweren und zu Spannungskonzentrationen an den Verbindungspunkten führen.

Die vier wichtigsten Verstärkungsmaterialien, die in Silikonschläuchen für die Automobilindustrie verwendet werden, bieten jeweils ein unterschiedliches Gleichgewicht der Eigenschaften. Polyesterfaser ist am weitesten verbreitet und bietet eine praktische Kombination aus Druckbeständigkeit, Flexibilität und Kosten. Sie funktioniert gut über den Temperaturbereich der meisten Kühlmittel-, Heizungs- und Ansauganwendungen. Aramidfaser – einschließlich Kevlar – bietet eine deutlich höhere Zugfestigkeit bei geringerer Wandstärke, was sie für Hochdruckanwendungen geeignet macht, bei denen Gewicht oder Platz ein begrenzender Faktor sind. Glasfaserverstärkung erweitert die thermische Leistungsfähigkeit in Richtung von Wärmequellen und wird häufig in Anwendungen eingesetzt, bei denen der Schlauch in der Nähe von Abgaskomponenten verläuft. Stahldraht ist, wie oben erwähnt, die einzige Verstärkungsstruktur, die ein Kollabieren unter Vakuumdruck zuverlässig verhindert.

Für die meisten Silikonschlauch-Anwendungen im Fahrzeugbereich – einschließlich Silikonschläuchen für Kühlmittel, Silikon-Kühlerschläuchen und Standard-Ansaugsystemen – ist eine ein- oder zweilagige Polyester-Geflechtverstärkung die richtige Wahl. Die Spezifikation einer Aramid- oder Glasfaserverstärkung bei einer Standard-Kühlmittelanwendung verbessert die Leistung nicht und verursacht unnötige Kosten.

Annahme vier: Lebensmittelgeeignete Schläuche und Brennstoffzellenschläuche sind einfach verbesserte Versionen von Standard-Silikonschläuchen.

Lebensmittelgeeignete Silikonschläuche und Silikonschläuche für Brennstoffzellen funktionieren nach einem anderen Prinzip als Druckschläuche. Ihre Hauptfunktion besteht nicht darin, mechanischen Belastungen standzuhalten, sondern Medien zu transportieren, ohne diese zu verunreinigen.

Standard-Silikonschläuche werden typischerweise in einem peroxidbasierten Verfahren vulkanisiert. Die Peroxidvulkanisation kann chemische Rückstände im fertigen Schlauch hinterlassen, die in das transportierte Medium auslaugen können. Für Anwendungen mit Lebensmittelkontakt ist platinvernetztes Silikon die richtige Wahl. Das Platinkatalyseverfahren erzeugt eine sauberere Vernetzung mit deutlich geringeren extrahierbaren Rückständen, weshalb platinvernetztes Silikon der Standard für lebensmittelgeeignete und pharmazeutische Schläuche ist.

Bei Brennstoffzellenanwendungen verlagert sich das Augenmerk auf eine spezifische Klasse von Verbindungen, die sogenannten cyclischen Siloxane – flüchtige silikonhaltige Moleküle, die unter Betriebsbedingungen aus herkömmlichem Silikonkautschuk austreten können. In einem Wasserstoff-Brennstoffzellensystem können cyclische Siloxane, die die Membran-Elektroden-Einheit erreichen, an den Platinkatalysator adsorbieren, dessen Aktivität verringern und die Leistung der Brennstoffzelle im Laufe der Zeit verschlechtern. Silikonschläuche, die für den Einsatz in Brennstoffzellen konzipiert sind, verwenden speziell formulierte Verbindungen mit einem geringen Anteil an extrahierbaren cyclischen Siloxanen. Wo eine zusätzliche chemische Beständigkeit erforderlich ist – insbesondere bei Anwendungen auf der Anodenseite oder in der Kraftstoffversorgung –, bietet eine FKM-Innenauskleidung eine Barriere zwischen der Silikonstruktur und dem transportierten Medium.

Ein praktischer Auswahlrahmen für B2B-Einkäufer

Anstatt eine allgemeine Checkliste abzuarbeiten, ist der effizienteste Ansatz, das Anwendungsszenario direkt mit den Konstruktionsanforderungen abzugleichen.

Bestätigen Sie bei Kühlmittel- und Kühleranwendungen die Kühlmittelformulierung, bevor Sie die Schlauchmischung spezifizieren. OAT- und HOAT-Kühlmittel erfordern eine Mischung, die für diese Chemie unter SAE J20-Bedingungen validiert ist. Schlauchabmessungen, Biegegeometrie und Anschlussschnittstelle sollten anhand einer Zeichnung oder eines vorhandenen Musters bestätigt werden, um eine korrekte Passform sicherzustellen.

Für Turbolader-, CAC- und Hochdruck-Ansauganwendungen sind Temperatur und Betriebsdruck die primären Parameter. Die Anzahl der Verstärkungslagen und die Konstruktion sollten so gewählt werden, dass ein ausreichender Sicherheitsabstand über dem maximalen Betriebsdruck gewährleistet ist. Bei komplexen Biegegeometrien reduziert ein physisches Muster oder eine 3D-Zeichnung die Entwicklungszeit erheblich.

Für Vakuumanwendungen ist eine Drahtverstärkung der richtige Ausgangspunkt. Wandstärke und Innendurchmesser sollten anhand des Vakuumniveaus und der Durchflussanforderungen des Systems bestätigt werden. Standard-Silikonschläuche mit Geflecht sollten nicht als Ersatz verwendet werden.

Spezifizieren Sie für lebensmittelgeeignete, pharmazeutische oder Brennstoffzellenanwendungen eine platinvernetzte Mischung für Lebensmittelkontakt und eine Mischung mit geringen extrahierbaren Bestandteilen für den Brennstoffzelleneinsatz. Bestätigen Sie, ob eine FKM-Auskleidung basierend auf dem spezifischen Medium und dem Standort im Kreislauf erforderlich ist.

Für kundenspezifische Anforderungen – nicht standardmäßige Abmessungen, komplexe Formen, spezifische Farben oder Kennzeichnungen oder die Integration von Metallanschlüssen – stellen Sie eine Zeichnung, ein Muster oder eine maßliche Skizze zur Verfügung. SUNRISE unterstützt die Entwicklung kundenspezifischer Silikonschläuche anhand von Mustern oder Zeichnungen mit einer Mindestbestellmenge von 10 Stück pro Artikel für Formteile.

Fazit

Ein Silikonschlauch funktioniert, indem sein strukturelles Design auf die spezifischen Anforderungen seiner Betriebsumgebung abgestimmt wird. Die Temperaturbeständigkeit ist ein Eingangswert in diese Gleichung, nicht das Endergebnis. Die Verstärkungsstruktur, die Mischungsformulierung, das Vulkanisationsverfahren und die Auskleidung – falls vorhanden – tragen jeweils dazu bei, wie der Schlauch unter tatsächlichen Betriebsbedingungen funktioniert.

SUNRISE stellt seit 2006 Hochleistungs-Silikonschläuche und geformte Silikonprodukte her und ist nach IATF 16949 und ISO 9001 zertifiziert. Die Produktpalette umfasst Silikonschläuche für Fahrzeuge, Konstruktionen für spezielle Einsatzzwecke, lebensmittelgeeignete Schläuche, Lösungen für Brennstoffzellenschläuche sowie kundenspezifische Silikonformteile für die Automobilindustrie, Industrie, Eisenbahn und andere Anwendungen.

Wenn Sie Silikonschläuche für eine spezifische Anwendung beschaffen, ist der effizienteste Weg zum richtigen Produkt der Austausch Ihrer Betriebsbedingungen, des Medientyps, der Abmessungen und aller geltenden Normen. Senden Sie uns Ihre Zeichnung, Ihr Muster oder Ihre technischen Anforderungen, und unser Team wird die geeignete Konstruktion bewerten und ein Angebot basierend auf Ihrer tatsächlichen Anwendung erstellen.
