FKM-ausgekleideter Silikonschlauch: Anwendungen & Auswahlanleitung

Wenn ein Schlauch erhöhten Temperaturen und dem Kontakt mit Ölen oder Flüssigkeiten standhalten muss, die nicht mit Standard-Silikon kompatibel sind, bietet ein herkömmlicher Silikonschlauch möglicherweise nicht die erforderliche Chemikalienbeständigkeit. Die Auswahl eines Materials allein auf der Grundlage der Temperatur kann zu vorzeitiger Alterung, Undichtigkeiten oder unerwarteten Wartungskosten führen.

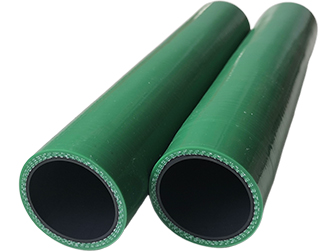

Ein FKM-ausgekleideter Silikonschlauch kombiniert eine Innenauskleidung aus Fluorelastomer mit einem äußeren Silikonmantel und in vielen Ausführungen einer Gewebeverstärkung. Diese Konstruktion erfüllt mehrere Leistungsanforderungen gleichzeitig, aber die richtige Spezifikation hängt vom tatsächlichen Medium, den Betriebsbedingungen und der Systemkonstruktion ab.

Wichtigste Erkenntnisse

• Eine FKM-Auskleidung kann im Vergleich zu Standard-Silikon die Beständigkeit gegenüber kompatiblen Kraftstoffen, Ölen und ausgewählten Chemikalien verbessern.
• Der Silikonmantel bietet Flexibilität und thermische Leistung, die für anspruchsvolle Betriebsumgebungen geeignet sind.
• Eine Gewebeverstärkung hilft dabei, die Schlauchform beizubehalten und bei ordnungsgemäßer Spezifikation dem Innendruck standzuhalten.
• Flüssigkeitskompatibilität, Temperatur, Druck und Expositionsdauer müssen gemeinsam bewertet werden.

Was ist ein FKM-ausgekleideter Silikonschlauch?

Ein FKM-ausgekleideter Silikonschlauch ist ein Verbundschlauch, der so konzipiert ist, dass er die Chemikalienbeständigkeit eines Fluorkohlenstoff-Elastomers mit der Flexibilität und Hitzebeständigkeit von Silikonkautschuk verbindet.

Seine Konstruktion umfasst typischerweise drei funktionale Elemente:

• FKM-Innenauskleidung: Bildet die flüssigkeitsberührte Oberfläche und dient als Barriere gegen kompatible Öle, Kraftstoffe und Chemikalien.
• Äußerer Silikonmantel: Bietet Flexibilität und unterstützt den Betrieb über einen breiten Temperaturbereich, abhängig von der Mischung.
• Verstärkungsschicht: Gewebelagen helfen dabei, die Ausdehnung zu kontrollieren und die strukturelle Stabilität unter festgelegten Druckbedingungen aufrechtzuerhalten.

Jede Schicht erfüllt einen anderen Zweck. Die Innenauskleidung macht den gesamten Schlauch nicht automatisch für jede Chemikalie geeignet, während der Silikonmantel allein nicht über seine Druckstufe entscheidet.

Beispielsweise bietet SUNRISE FKM-ausgekleidete Schlauchdesigns für Automobil-, Chemie- und Industrieanwendungen an, einschließlich Wasserstoff-Brennstoffzellensystemen. Die Produktinformationen heben zudem einen geringen Gehalt an flüchtigen Bestandteilen und die Zwischenschichthaftung als wichtige Überlegungen für spezialisierte Flüssigkeitskreisläufe hervor.

Was sind die Vorteile von FKM-ausgekleideten Silikonschläuchen?

1. Verbesserte Beständigkeit gegen Öle und Kraftstoffe

Standard-Silikonkautschuk bietet nützliche Flexibilität und Hitzebeständigkeit, ist aber im Allgemeinen nicht die erste Wahl für den Dauerkontakt mit vielen auf Erdöl basierenden Ölen und Kraftstoffen.

FKM kann eine bessere Beständigkeit gegen viele kompatible Mineralöle, Kraftstoffe, aromatische Verbindungen und ausgewählte organische Chemikalien bieten. Dies macht eine ausgekleidete Konstruktion lohnenswert, wenn die flüssigkeitsberührte Oberfläche Substanzen ausgesetzt ist, die herkömmliches Silikon zum Quellen, Erweichen oder zum Verlust der mechanischen Integrität bringen können.

Mögliche Anwendungen umfassen ausgewählte Ölrücklaufleitungen, kraftstoffbezogene Kreisläufe und industrielle Flüssigkeitstransfersysteme.

Die Kompatibilität variiert jedoch mit der genauen FKM-Formulierung und der Flüssigkeitszusammensetzung. Kraftstoffmischungen, Additive und längere Einwirkung können die Leistung verändern. Bestätigen Sie das spezifische Medium mit dem Schlauchhersteller, anstatt sich allein auf den Materialnamen zu verlassen.

2. Leistung in Umgebungen mit erhöhten Temperaturen

Silikon wird dafür geschätzt, seine Flexibilität über einen breiten Temperaturbereich hinweg beizubehalten. Die Kombination mit einer FKM-Auskleidung kann dazu beitragen, Anwendungen zu bewältigen, bei denen sowohl Hitzebeständigkeit als auch Flüssigkeitskompatibilität wichtig sind.

Die tatsächliche Betriebsgrenze hängt von der Silikonmischung, der Auskleidungsformulierung, der Verstärkung, dem Druck und den Expositionsbedingungen ab. Die komplette Schlauchbaugruppe muss bewertet werden, einschließlich der FKM-Auskleidung, des Silikonmantels, der Verstärkung und des Verbundsystems.

Motorräume, beheizte Maschinen und Industrieanlagen können Schläuche sowohl erhöhten Umgebungstemperaturen als auch heiß fließenden Medien aussetzen. Beide Bedingungen müssen bei der Auswahl eines Designs berücksichtigt werden.

3. Bessere Kontrolle des Flüssigkeitskontakts

Die Innenauskleidung schafft eine dedizierte Barriere zwischen dem geförderten Medium und dem Silikonmantel. Dies kann dazu beitragen, den direkten Kontakt zwischen der Flüssigkeit und dem darunter liegenden Silikonmaterial zu reduzieren.

Für Systeme, in denen Spuren von Extrakten empfindliche Komponenten beeinträchtigen könnten, können die Auskleidungsformulierung und die Sauberkeit des fertigen Schlauchs wichtige Auswahlkriterien sein.

Dies ist insbesondere für bestimmte Brennstoffzellen-Kühlungskreisläufe relevant, bei denen Materialkompatibilität und geringe Mengen flüchtiger oder extrahierbarer Substanzen die Systemanforderungen beeinflussen können. Ein niedriger Gehalt an flüchtigen Bestandteilen und geringe Extrakte können in empfindlichen Kreisläufen gleichermaßen wichtig sein, sind jedoch unterschiedliche Eigenschaften und sollten durch die geltenden Testdaten verifiziert werden.

Ein ausgekleideter Schlauch sollte dennoch anhand der Sauberkeits- und Kompatibilitätsanforderungen der jeweiligen Anwendung bewertet werden.

4. Flexible Verlegung mit struktureller Unterstützung

Eine verstärkte Silikonkonstruktion kann Verlegungsanforderungen erfüllen, für die starre Rohre möglicherweise nicht geeignet sind. Eine Gewebeverstärkung hilft, die Ausdehnung unter Druck zu kontrollieren, während geformte Bögen und andere kundenspezifische Geometrien die Installation in engen Räumen unterstützen können.

Die endgültige Leistung hängt vom Verstärkungsmaterial, der Lagenanzahl, der Wandkonstruktion, dem Biegeradius und dem Anschlussdesign ab. Es sollte nicht davon ausgegangen werden, dass ein flexibler Schlauch uneingeschränktes Biegen oder hohen Druck toleriert, nur weil er eine Verstärkung enthält.

FKM vs. Standardsilikonschlauch: Leistungsvergleich

Der Hauptunterschied liegt in dem Material, das dem durchfließenden Medium ausgesetzt ist. Ein Standardsilikonschlauch hat eine Silikoninnenwand, während eine ausgekleidete Version FKM an der flüssigkeitsberührenden Grenzfläche verwendet.

Leistungsfaktor	Standardsilikonschlauch	FKM-ausgekleideter Silikonschlauch
Hitzebeständigkeit	Im Allgemeinen gut, abhängig von der Mischung	Abhängig von Auskleidung und Silikonkörper
Mineralölbeständigkeit	Kann Beständigkeit gegen Mineralöle bieten, abhängig von der Formulierung und den Expositionsbedingungen	Kann Beständigkeit gegen Mineralöle bieten, abhängig von der Formulierung und den Expositionsbedingungen
Kraftstoffbeständigkeit	Im Allgemeinen ungeeignet für den kontinuierlichen Kontakt mit Kraftstoffen	Besser für Kraftstoffe, deren Kompatibilität mit der spezifischen FKM-Formulierung bestätigt wurde
Säure- und Alkalibeständigkeit	Hängt von der jeweiligen Säure oder Lauge, der Konzentration, der Temperatur und der Einwirkzeit ab	Kann die Beständigkeit gegen ausgewählte Säuren und Laugen verbessern; die Eignung muss bestätigt werden
Chemische Beständigkeit	Hängt von der Silikonformulierung ab	Kann die Kompatibilität mit ausgewählten Medien verbessern; die Eignung muss bestätigt werden
Flexibilität	Hängt von Geometrie und Aufbau ab	Hängt vom Silikonkörper und der Verstärkung ab
Druckbeständigkeit	Wird durch das gesamte Schlauchdesign bestimmt	Wird durch das gesamte Schlauchdesign bestimmt
Relative Kosten	Häufig niedriger bei vergleichbaren Grundausführungen	Häufig höher aufgrund der zusätzlichen Auskleidung

Diese Vergleiche beschreiben allgemeine Materialtendenzen und keine Ergebnisse aus einem kontrollierten Direktvergleichstest. Die tatsächliche Leistung hängt von der Formulierung, dem Schlauchaufbau, den Betriebsbedingungen und der Prüfmethode ab.

Die ausgekleidete Konstruktion ist nicht in jeder Anwendung automatisch überlegen. Wenn das Medium mit Standard-Silikon kompatibel ist, kann ein herkömmlicher Schlauch ausreichen. Wenn Kraftstoffbeständigkeit oder Beständigkeit gegen ausgewählte Säuren und Laugen eine kritische Anforderung ist, bietet eine FKM-Auskleidung möglicherweise eine geeignetere flüssigkeitsberührende Oberfläche.

Man muss FKM auch von Fluorsilikon unterscheiden, das häufig als FVMQ abgekürzt wird. Obwohl beide fluorierte Chemie enthalten, handelt es sich um unterschiedliche Elastomere Familien mit unterschiedlichen Leistungseigenschaften. Sie sollten nicht als austauschbare Materialien behandelt werden.

Wo werden FKM-ausgekleidete Schläuche häufig eingesetzt?

Automobil- und Nutzfahrzeuge

Ausgewählte Ölrücklauf-, kraftstoffbezogene und andere Flüssigkeitskreisläufe können von einer Auskleidung profitieren, die für das geförderte Medium ausgelegt ist. Der Schlauch muss außerdem Motorwärme, Vibrationen, Bewegungen und den Druckbedingungen an seinem jeweiligen Einbauort standhalten.

Nicht jede Kraftstoffleitung und kein Motoranschluss ist für eine Konstruktion auf Silikonbasis geeignet. Alkoholhaltige Kraftstoffe und Kraftstoffadditive erfordern besondere Aufmerksamkeit, und die Kompatibilität muss für die genaue Formulierung bestätigt werden. Überprüfen Sie die geltende Automobilspezifikation, bevor Sie das Material auswählen.

Wasserstoff-Brennstoffzellensysteme

Bestimmte Brennstoffzellenkreisläufe erfordern eine sorgfältige Kontrolle der Materialkompatibilität und der extrahierbaren Stoffe. Bei diesen Anwendungen kann die Wahl der Auskleidung durch die Flüssigkeitschemie, die Sauberkeitsanforderungen und die potenziellen Auswirkungen freigesetzter Substanzen auf empfindliche Systemkomponenten beeinflusst werden.

Das Brennstoffzellenschlauch-Sortiment zeichnet sich durch einen geringen Gehalt an flüchtigen Bestandteilen, Zwischenschichthaftung und eine verstärkte Konstruktion aus. Diese Eigenschaften sollten anhand der Anforderungen des vorgesehenen Kreislaufs überprüft werden, anstatt sie auf alle Brennstoffzellensysteme zu verallgemeinern.

Die Eignung für wasserstoffhaltige Kreisläufe, stapelinterne Komponenten oder Hochdruck-Wasserstoffleitungen erfordert eine separate Systemvalidierung und wird nicht allein durch die Dokumentation der Brennstoffzellen-Kühlschläuche nachgewiesen.

Industrieanlagen und Fluidhandling

Maschinen, die in der Nähe von Wärmequellen betrieben werden oder kompatible Öle und Chemikalien leiten, erfordern möglicherweise einen flexiblen Schlauch mit einer chemikalienbeständigen Innenfläche.

Mögliche Anwendungen umfassen ausgewählte Ölkreislaufsysteme, Geräteanschlüsse und spezialisierte Fluidtransferbaugruppen. Bei aggressiven Chemikalien, konzentrierten Lösungen oder kontinuierlicher Hochtemperaturbeanspruchung sind Kompatibilitätstests und eine dokumentierte Betriebsspezifikation von besonderer Bedeutung.

Auswahl des richtigen FKM-ausgekleideten Silikonschlauchs

Bevor Sie ein Angebot anfordern oder ein Muster freigeben, legen Sie die folgenden Parameter fest.

1. Genaue Bestimmung des Mediums

Geben Sie das Fluid oder Gas an, einschließlich seiner Zusammensetzung, Konzentration, Additive und aller Reinigungsmittel, die mit dem Schlauch in Berührung kommen können. Geben Sie an, ob die Exposition kontinuierlich, zeitweise oder gelegentlich erfolgt.

2. Definition des Temperaturbereichs

Geben Sie die normale Betriebstemperatur, die Spitzentemperatur, die Umgebungsbedingungen und die Dauer der Wärmeeinwirkung an. Die Temperaturgrenzen sollten für die komplette Schlauchbaugruppe bestätigt werden.

3. Bestätigung von Betriebsdruck und Druckzyklen

Geben Sie den normalen und maximalen Betriebsdruck, eine eventuelle Vakuumeinwirkung sowie das Auftreten von Druckstößen an. Fordern Sie für die vorgeschlagene Konstruktion einen ausgelegten Betriebsdruck und entsprechende Testinformationen an.

4. Angabe von Abmessungen und Geometrie

Geben Sie Innendurchmesser, Anforderungen an den Außendurchmesser oder die Wandstärke, Gesamtlänge, den Biegeradius und Anschlussdetails an. Bei komplexen Installationen kann eine Zeichnung oder ein Muster helfen, die erforderliche Form zu verdeutlichen.

5. Überprüfung von Verstärkung und Haftung

Fragen Sie nach dem Verstärkungsmaterial, der Konstruktion und den relevanten Anforderungen an die Dimensionsstabilität. Wenn die Anwendung empfindlich auf Schichttrennung reagiert, fordern Sie entsprechende Prüfinformationen zur Zwischenschichthaftung an.

Die veröffentlichte Brennstoffzellenschlauch-Spezifikation von SUNRISE weist eine Haftung von über 5.000 N/m auf, getestet gemäß SAE J20-2006 Abschnitt 5.11 und ASTM D413-98 (2017). Dies gilt für das spezifizierte Produkt und sollte nicht für jede Konstruktion vorausgesetzt werden.

6. Bestätigung von Konformität und Validierungsbedarf

Identifizieren Sie die relevanten Kundenspezifikationen, Industrienormen und Testanforderungen. Eine Kompatibilitätserklärung auf Materialebene beweist nicht automatisch, dass eine fertige Schlauchbaugruppe jede Systemanforderung erfüllt.

Für anwendungsspezifische Beratung oder eine Sonderkonfiguration kontaktieren Sie Sunrise mit Ihren Betriebsbedingungen und Abmessungsanforderungen. Diese Informationen helfen festzustellen, ob eine FKM-ausgekleidete Konstruktion geeignet ist und welche Details vor der Musterahme bestätigt werden müssen.
