Die jüngsten Kooperationen von Toyota im Bereich Brennstoffzellen-Lkw mit Scania und IVECO markieren einen bedeutenden Schritt zur Praxisvalidierung des Wasserstoff-Schwerlasttransports. Für 2027 sind strukturierte Flottenversuche geplant – obwohl der vollständige kommerzielle Einsatz ein längerfristiges Ziel bleibt. Für Fahrzeugkomponenten-Lieferanten und B2B-Einkäufer lautet die wichtigere Frage nicht nur, wie der Brennstoffzellenstapel abschneidet, sondern ob die umliegenden Luft-, Kühlmittel- und Flüssigkeitsmanagementsysteme unter den Bedingungen von Nutzfahrzeugen eine langfristige Zuverlässigkeit bieten können.
In einem Brennstoffzellen-Lkw sind Schläuche Teil eines umfassenderen Systems, das Wärme, Luftstrom und an ausgewählten Stellen wasserstoffbezogene Medien regelt.Ihre Funktion geht über das Verbinden von zwei Komponenten hinaus. Sie müssen die Durchflussrate, die Dichtigkeit, die Flexibilität und die Materialstabilität über wiederholte Thermozyklen, Fahrzeugvibrationen, Druckänderungen und lange Betriebszeiten hinweg aufrechterhalten.
Schwerlastfahrzeuge schaffen eine besonders anspruchsvolle Umgebung. Im Vergleich zu vielen Pkw-Anwendungen laufen Lkw oft über längere tägliche Betriebszeiten, sind höheren kumulierten Vibrationen ausgesetzt, befördern größere Lasten und stehen vor breiteren Umgebungstemperaturschwankungen. Auch der Bauraum um Stack-Einheiten, Kompressoren, Pumpen, Wärmetauscher und Fahrwerkskomponenten kann begrenzt sein. Infolgedessen müssen Schlauchführung, Biegeradius, Verstärkung, Wandstärke, Endanschlüsse und Scheuerschutz bei der Entwicklung berücksichtigt werden.
1. Kühlmittelschläuche: Thermomanagement und Materialverträglichkeit
Brennstoffzellenstapel und die zugehörige Leistungselektronik erzeugen Wärme, die geregelt werden muss, um einen stabilen Systembetrieb aufrechtzuerhalten. Kühlmittelschläuche verbinden unter anderem Stacks, Pumpen, Wärmetauscher, Ventile und andere Komponenten des Thermomanagements.
Für diese Anwendungen sollten Einkäufer mehr als nur den Nenntemperaturbereich bewerten. Zu den wichtigen Faktoren gehören Kühlmittelverträglichkeit, Temperaturwechselbeständigkeit, Betriebsdruck und Druckimpulse, Flexibilität bei niedrigen Temperaturen, Vibrationsfestigkeit und Formstabilität an den Anschlusspunkten.
Wenn ein Kühlkreislauf entionisiertes Wasser oder ein Kühlmittel mit geringer Leitfähigkeit nutzt, sollten die Materialien auch auf extrahierbare Stoffe untersucht werden. Je nach Schlauchmischung und Systemspezifikation können Substanzen, die aus den benetzten Materialien freigesetzt werden, die Leitfähigkeit des Kühlmittels beeinträchtigen oder empfindliche Komponenten kontaminieren. Deshalb sind Materialauswahl und anwendungsspezifische Validierung für Brennstoffzellen-Kühlmittelschlauchsysteme wichtig.
2. Luftführungsschläuche: Flexibilität, Hitzebeständigkeit und Verlegung
Brennstoffzellen-Luftsysteme können Verbindungen zwischen Luftkompressoren, kathodenseitigen Komponenten, Befeuchtungsgeräten sowie Ansaug- oder Auslassbereichen umfassen. Diese Schläuche können in der Nähe wärmeerzeugender Komponenten und in engen Bauraumzonen des Fahrzeugs betrieben werden.
Silikonschläuche kommen infrage, wenn Flexibilität, Temperaturbeständigkeit, Ozonbeständigkeit und kundenspezifisch geformte Geometrien gefordert sind. Eine Verstärkung kann erforderlich sein, wenn der Kreislauf Anforderung an Druck oder Vakuum stellt. Die richtige Konstruktion sollte jedoch auf der Grundlage des tatsächlichen Systemlayouts, der Lufttemperatur, der Druckbedingungen, der Anschlussmethode und der erforderlichen Lebensdauer ausgewählt werden.
Bei Formschläuchen können selbst kleine Änderungen des Biegewinkels, der Schenkellänge, der Wandstärke oder des Schlauchdurchmessers die Montage und die Langzeitspannung an der Verbindung beeinflussen. Eine frühzeitige Überprüfung von 2D-Zeichnungen, 3D-Daten oder physischen Mustern kann Passformprobleme während der Prototypen- und Validierungsphase reduzieren.
3. Wasserstoffführende Leitungen: Nicht jeden Schlauch als Wasserstoffschlauch behandeln
Wasserstoffführende Kreisläufe erfordern eine separate technische Bewertung. Ein Schlauch, der für Luft- oder Kühlmittelanwendungen entwickelt wurde, sollte nicht automatisch für Wasserstoffanwendungen eingesetzt werden, insbesondere wenn Druck-, Permeations-, Dichtungs-, Armaturen- und Sicherheitsanforderungen anspruchsvoller sind.
Für jede Anwendung mit Wasserstoffkontakt sollten Einkäufer das Medium, den Betriebsdruck, den Temperaturbereich, die Druckzyklen, die Permeationserwartungen, das Design der Endarmaturen und die spezifischen anwendbaren Projekt- oder Regulierungsanforderungen bestätigen. Hochdruck-Schlauchleitungen für komprimierten Wasserstoff erfordern eine andere Validierungsebene als Standard-Silikonschläuche für Kühlmittel oder Luft. Der öffentliche Anwendungsbereich von CSA/ANSI HGV 4.2 befasst sich beispielsweise mit den Sicherheitsanforderungen für Schläuche und Schlauchleitungen für komprimierten gasförmigen Wasserstoff in definierten Tankstellen-, Zapfsäulen- und Fahrzeug-Kraftstoffsystemanwendungen.
4. Langlebigkeit im Schwerlasteinsatz hängt von der vollständigen Schlauchkonstruktion ab
Die Haltbarkeit eines Schlauchs wird nicht allein durch das Basismaterial bestimmt. Im Nutzfahrzeugeinsatz hängt die Leistung von der gesamten Konstruktion und der Einbauumgebung ab.
Zu den wesentlichen Überlegungen gehören:
Das geförderte Medium und die Anforderungen an die chemische Verträglichkeit
Kontinuierliche und maximale Betriebstemperaturen
Betriebsdruck, Druckimpulse und der erforderliche Berstdruckabstand
Verstärkungsmaterial, Anzahl der Einlagen, Wandstärke und Maßtoleranzen
Biegeradius, Verlegung, Schellenposition, Scheuerbelastung und nahegelegene Wärmequellen
Endanschlüsse, Dichtschnittstellen und Montageverfahren
Ziellebensdauer, Validierungszyklus und Rückverfolgbarkeitsanforderungen
Ein Silikonschlauch mit der richtigen Temperaturbeständigkeit kann dennoch vorzeitig ausfallen, wenn die Verstärkung, die Verlegung, das Schellendesign, der Biegeradius oder die Steckerschnittstelle nicht für die tatsächlichen Betriebsbedingungen des Fahrzeugs geeignet sind.
5. Erforderliche Informationen für die Auswahl von Brennstoffzellenschläuchen
Um die technische Bewertung und Angebotserstellung zu beschleunigen, sollten B2B-Einkäufer Folgendes bereitstellen:
Die Schlauchfunktion: Kühlmittel, Luft, wasserstoffführend oder ein anderer Hilfskreislauf
Gefördertes Medium sowie etwaige Anforderungen an Reinheit oder geringe extrahierbare Stoffe
Temperaturbereich, Betriebsdruck, Druckimpulsdaten und Ziellebensdauer
Schlauch-Innendurchmesser, Außendurchmesser, Länge, Wandstärke, Biegegeometrie und Einbauraum
Zeichnungen, 3D-Dateien, Muster oder Fotos der montierten Baugruppe
Erforderliche Verstärkung, Auskleidung, Flammwidrigkeit oder Anforderungen an den Scheuerschutz
Armaturen, Schellen, Schnellverbinder, Dichtungsanforderungen und anwendbare Normen
Prototypenmenge, geschätztes Jahresvolumen und angestrebte Projektzeitplanung
Da Brennstoffzellen-Lkw-Programme dem Realeinsatz immer näher kommen, müssen Fahrzeugschlauchsysteme als maßgeschneiderte Komponenten und nicht als generische Ersatzteile ausgewählt werden. Die am besten geeignete Konstruktion hängt vom Kreislauf, dem Medium, den Betriebsbedingungen, dem Verlegungsdesign und den Validierungsanforderungen ab.

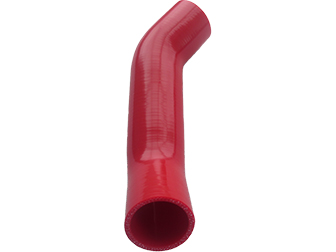

SUNRISE entwickelt kundenspezifische Silikonschlauchlösungen für Automobil- und Nutzfahrzeuganwendungen, einschließlich verstärkter Geradschläuche, Formschläuche, Reduzierschläuche und ausgewählter ausgetauschter Konstruktionen mit Innenauskleidung. Für eine Projektprüfung können Einkäufer ihre Zeichnung oder ihr Muster zusammen mit den Betriebsbedingungen, den Zielnormen und der geschätzten Stückzahl einreichen. Unser Team kann dann machbare Schlauchkonstruktionen bewerten und ein Angebot auf Basis der tatsächlichen Anwendung erstellen.
