Die Wahl des richtigen Silikonschlauchs ist keineswegs nur eine Frage des passenden Durchmessers. Der Schlauch muss ebenso zum Betriebsmedium, zur Temperatur, zum Druck, zur Bewegung, zur Anschlussart und zum Einbauraum passen. Ein Schlauch, der auf dem Papier geeignet erscheint, kann Dennoch ungeeignet sein, wenn sein Materialaufbau oder seine Verstärkung nicht den tatsächlichen Einsatzbedingungen entsprechen.
Für B2B-Einkäufer, Ingenieure und Einkaufsteams kann das Verständnis dieser Faktoren vor der Bestellung dazu beitragen, spätere Kompatibilitätsprobleme, Montageprobleme und unnötige Konstruktionsänderungen zu vermeiden.
Wichtigste Erkenntnisse
-
Wählen Sie einen Silikonschlauch entsprechend dem Medium, der Temperatur, dem Druck, dem Vakuum, der Bewegung und den Einbaubedingungen der tatsächlichen Anwendung aus.
-
Verstärkung, Innenauskleidung und Schlauchaufbau beeinflussen Druckfestigkeit, Flexibilität, Formstabilität und Medienbeständigkeit.
-
Brennstoffzellenanwendungen erfordern unterschiedliche Schlauchkonstruktionen für Kühlmittel-, Kathoden- und Anodenkreisläufe, da jeder Kreislauf ein anderes Medium führt und unterschiedliche Materialanforderungen hat.
-
Komplexe Silikonschläuche können anhand von Zeichnungen, Mustern, Abmessungen, Abzweigkonfigurationen, Verstärkungsanforderungen und Anschlussdetails entwickelt werden.
Beginnen Sie mit der Anwendung und dem Medium
Der erste Schritt besteht darin, festzulegen, wo der Schlauch eingesetzt wird und was durch ihn hindurchströmt.

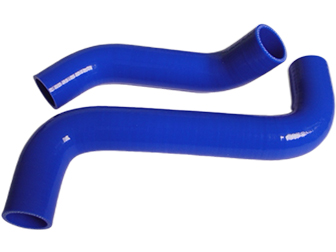

Silikonschläuche werden in vielen Systemen eingesetzt, darunter Fahrzeugkühlzeitsysteme, Turbo- und Ladeluftsysteme, Ansaugsysteme, Vakuumleitungen, Heizungssysteme, lebensmittelverarbeitende Anlagen, Industriemaschinen und Brennstoffzellensysteme.
Das Medium ist besonders wichtig, da Silikon keineswegs automatisch für jede Flüssigkeit geeignet ist.
So lässt sich beispielsweise die Frage „Kann Silikonschlauch für Kraftstoff verwendet werden?“ nicht einfach mit Ja oder Nein beantworten. Standard-Silikon sollte nicht allein deshalb für den direkten Kraftstoffeinsatz gewählt werden, weil es eine gute Temperaturbeständigkeit aufweist. Kraftstoffart, Expositionsbedingungen, Temperatur und das erforderliche Innenmaterial müssen alle berücksichtigt werden. Eine kraftstoffbeständige Konstruktion oder eine geeignete Innenauskleidung kann erforderlich sein.
Gleiches gilt für die Frage „Kann Silikonschlauch für Öl verwendet werden?“. Die Ölbeständigkeit hängt vom spezifischen Öl, der Betriebstemperatur, den Expositionsbedingungen und dem Schlauchaufbau ab. Bei Anwendungen mit Öl, Kraftstoff oder aggressiven Chemikalien sollte die Innenfläche getrennt von der äußeren Silikonstruktur betrachtet werden.
Deshalb sollten Anwendung und Medium vor der Wahl der Schlauchstruktur definiert werden.
Temperatur, Druck, Vakuum und Bewegung prüfen
Nach der Bestimmung der Anwendung sollten die tatsächlichen Einsatzbedingungen geprüft werden.
Die Temperatur ist einer der Hauptgründe, warum Silikon für anspruchsvolle Schlauchanwendungen gewählt wird. Der relevante Wert ist jedoch nicht einfach die maximale Temperatur, die das Material tolerieren kann. Kontinuierliche Betriebstemperatur, Temperaturwechsel, Kontaktmedium und der gesamte Schlauchaufbau sollten zusammen betrachtet werden.
Der Druck ist ein weiterer wichtiger Faktor. Ein Schlauch, der in einem unter Druck stehenden Kühl- oder Ladeluftsystem eingesetzt wird, benötigt möglicherweise eine Verstärkung, um Formstabilität und Druckfestigkeit zu gewährleisten.
Der Berstdruck wird durch Faktoren wie Verstärkungsdesign, Schlauchdurchmesser, Wandaufbau und die für die Bewertung verwendeten Testbedingungen beeinflusst. Mehr Verstärkung oder eine andere Konstruktion kann den Mindestberstdruck erhöhen, aber der endgültige Wert hängt von der spezifischen Schlauchgeometrie und dem Material ab.
Vakuumanwendungen stellen andere Anforderungen. Ein Schlauch muss möglicherweise eine ausreichende Kollapsfestigkeit aufweisen, wenn Unterdruck herrscht.
Auch Bewegung sollte bei der Schlauchauswahl berücksichtigt werden. In Fahrzeuganwendungen können Schläuche während des Betriebs Vibrationen, Motorbewegungen, wiederholter Biegung und Positionsänderungen ausgesetzt sein. Ein
flexibler Silikonschlauch kann dort nützlich sein, wo die Verbindung Bewegungen ausgleichen muss, aber die Flexibilität muss Dennoch mit der Verstärkung und Einbaugeometrie abgestimmt werden.
Vor der Auswahl eines Schlauchs sollten Sie Folgendes berücksichtigen:
-
Dauer- und Spitzenbetriebstemperatur
-
Betriebsdruck und Druckschwankungen
-
Vakuumbedingungen, falls zutreffend
-
Vibration und Bewegung
-
Erforderliche Flexibilität
-
Einbauraum
-
Häufigkeit von Bewegung oder Biegung
Die Gesamtschau dieser Bedingungen bietet eine realistischere Grundlage für die Schlauchauswahl als die Auswahl allein nach der Größe.
Wählen Sie den richtigen Schlauchaufbau
Silikonschläuche können je nach geforderter Leistung mit unterschiedlichen Verstärkungsstrukturen hergestellt werden.
Verfügbare Konstruktionen können Polyester-, Aramid- und Drahtverstärkungen umfassen. Weitere Konstruktionsoptionen sind Fluorsilikon, Fluorautschuk-(FKM-)Auskleidung, schwer entflammbares Silikon, lebensmittelechtes Silikon und integrierte Metallteile, je nach Anwendung.
Jede Konstruktion verändert das Gleichgewicht zwischen Druckfestigkeit, Flexibilität, Formstabilität und Montageeigenschaften.
So kann beispielsweise ein verstärkter Schlauch für eine Anwendung, bei der die Druckfestigkeit wichtig ist, besser geeignet sein. Eine andere Konstruktion kann bevorzugt werden, wenn Flexibilität oder Gewicht im Vordergrund stehen.
Mehr Verstärkung bedeutet nicht automatisch, dass ein Schlauch für jede Anwendung besser ist. Die Konstruktion sollte den tatsächlichen Betriebsanforderungen entsprechen.
Bei komplexen Schlauchkonstruktionen kann die Verstärkung auch mit anderen Merkmalen kombiniert werden. Je nach Anwendung kann ein Schlauch mehrere Verstärkungsschichten, eine spezielle Innenauskleidung, eine Drahtverstärkung oder integrierte Metallkomponenten aufweisen.
Dies ist besonders wichtig für kundenspezifische Schlauchprojekte, da die endgültige Konstruktion als Gesamtsystem funktionieren muss, anstatt nur eine Materialanforderung zu erfüllen.
Wann benötigen Sie eine Innenauskleidung?
Die Innenfläche des Schlauchs ist besonders wichtig, wenn der Schlauch Kraftstoff, Öl oder Chemikalien transportiert.
Eine herkömmliche Silikonkonstruktion mag für viele Luft-, Kühlmittel- und allgemeine Anwendungen geeignet sein, aber Anwendungen mit anspruchsvolleren Medien erfordern möglicherweise ein anderes Innenmaterial.
Mögliche Konstruktionen sind unter anderem:
- Standard-Silikon-Innenfläche
- Fluorsilikon (FVMQ)-Innenschicht
- Fluorkautschuk (FKM)-Innenauskleidung
Kundenspezifische Konstruktionen können Fluorsilikon- und FKM-ausgekleidete Ausführungen umfassen, sofern dies für die Anwendung erforderlich ist.
Der Zweck einer Innenauskleidung besteht darin, ein anderes Material an der Kontaktfläche des Schlauchs bereitzustellen und gleichzeitig die erforderlichen Eigenschaften der gesamten Schlauchkonstruktion beizubehalten. Die geeignete Auskleidung hängt vom tatsächlichen Medium und den Betriebsbedingungen ab.
Diese Unterscheidung ist nützlich, wenn verschiedene Schlauchprodukte verglichen werden. Zwei Schläuche können ähnliche Abmessungen und ein ähnliches äußeres Erscheinungsbild aufweisen, aber deutlich unterschiedliche interne Konstruktionen und beabsichtigte Anwendungen haben.

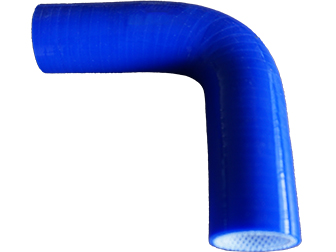

Brennstoffzellen-Silikonschlauch: Passen Sie die Konstruktion an den Kreislauf an

Brennstoffzellensysteme erfordern eine sorgfältige Schlauchauswahl, da verschiedene Kreisläufe unterschiedliche Medien transportieren und unterschiedliche Materialanforderungen haben.
In Wasserstoff-Brennstoffzellensystemen erfordern typischerweise drei Hauptkreisläufe dedizierte Schlauchlösungen:
Kühlmittelkreislauf
Kühlmittelschläuche transportieren deionisiertes Wasser und Kühlmittel, die für Brennstoffzellenanwendungen formuliert sind, um die Wärmeleistung des Brennstoffzellenstapels zu steuern. Für Kühlmittelkreisläufe ist Silikon mit Textilverstärkung eine gängige Konstruktion; die genaue Verstärkung sollte entsprechend den Anforderungen an Druck, Formstabilität und Reinheit ausgewählt werden.
Kathodenkreislauf
Kathodenseitige Schläuche werden für die Luft-/Sauerstoffseite des Brennstoffzellensystems verwendet. Die genaue Gaszusammensetzung, die Strömungsbedingungen und die Reinheitsanforderungen hängen vom Design des Stapels und des Systems ab. Kathodenseitige Schläuche erfordern ein Material und eine Konstruktion, die für den Luft-/Sauerstoffkreislauf und die Reinheitsanforderungen des Brennstoffzellensystems geeignet sind.
Anodenkreislauf
Anodenseitige Schläuche können je nach Systemarchitektur und Betriebsmodus Wasserstoff, Spülgas und Feuchtigkeit ausgesetzt sein. Für anodenseitige Gaskreisläufe können Konstruktionen mit hochfester Verstärkung und einer Barriereschicht in Betracht gezogen werden, sofern dies durch die Anwendungsspezifikation unterstützt wird.
Diese Beispiele zeigen, dass die Wahl nicht allein anhand des Schlauchdurchmessers getroffen werden sollte. Der Kreislauf, das transportierte Medium, die Verstärkung, die Innenschicht, die Verbindungsmethode und die Installationsbedingungen sollten bei der Definition der Schlauchkonstruktion berücksichtigt werden.
Das Design von Brennstoffzellenschläuchen kann auch zusätzliche Komponenten umfassen. Je nach Anwendung können Schlauchleitungen Anschlüsse aus Aluminiumlegierung, Edelstahl oder Kunststoff integrieren, die mit Klemmen oder Sicherungsringen befestigt werden.
Bestätigen Sie Abmessungen, Form und Verbindungsdetails
Sobald die Betriebsbedingungen und die Konstruktion identifiziert wurden, muss das physische Design des Schlauchs bestätigt werden.
Wichtige Abmessungen können sein:
- Innendurchmesser
- Außendurchmesser
- Wandstärke
- Gesamtlänge
- Biegewinkel
- Biegeradius
- Abzweigposition
- Verbindungsabmessungen
Die Schlauchform ist auch wichtig, wenn der Bauraum begrenzt ist. Ein geformter oder vorgeformter Schlauch kann besser geeignet sein als ein gerades Rohr, wenn der Schlauch einem bestimmten Verlegungspfad folgen muss.
Der Abstand zwischen Abzweigen kann sowohl die Schlauchkonstruktion als auch die Herstellbarkeit beeinflussen. Der Mindestabstand hängt von der Schlauchgröße und -konstruktion ab; spezifische Werte sollten für jedes Projekt bestätigt werden. Bei Abzweigen mit Metallkupplungen ist zusätzlicher Betriebsraum für das Klemmen und die Werkzeuge erforderlich.
Der Biegeradius ist ein weiterer Aspekt, der von der Schlauchkonstruktion abhängt. Der minimale Biegeradius variiert mit der Verstärkungsstruktur und dem Vorhandensein von Innenauskleidungen, da diese Faktoren die allgemeine Flexibilität des fertigen Schlauchs beeinflussen. Spezifische Werte sollten während der Entwurfsphase bestätigt werden.
Diese Details zeigen, warum das physische Design zu Beginn eines kundenspezifischen Schlauchprojekts berücksichtigt werden sollte und nicht erst, nachdem die Schlauchkonstruktion bereits definiert wurde.
Verbindungsdetails sollten ebenfalls spezifiziert werden. Je nach Anwendung kann eine Schlauchleitung Kunststoffanschlüsse, Metallkupplungen, Klemmen, Befestigungsmethoden oder andere integrierte Komponenten verwenden. Schlauchleitungen können Metalleinlagen sowie Draht- oder Metallverstärkungen enthalten, sofern dies erforderlich ist.
Geltende Normen und Spezifikationen prüfen
Der nächste Schritt besteht darin zu prüfen, ob die Anwendung eine bestimmte Industrienorm, Spezifikation oder kundenspezifische Anforderung erfordert.
Eine Norm kann Aspekte wie Abmessungen, Toleranzen, Materialanforderungen oder Leistungsmerkmale festlegen. Die geltende Norm hängt jedoch vom spezifischen Schlauch und der Anwendung ab.
Für Automobilanwendungen kann SAE J20 für bestimmte Kühlmittel- und Kühlerschlauch-Anforderungen relevant sein. Konstruktionsinformationen für einige Silikonschläuche beziehen sich bei der Erörterung von Innendurchmesser-, Wandstärken- und Längentoleranzen ebenfalls auf SAE J20.
Anstatt davon auszugehen, dass eine Norm für jeden Silikonschlauch gilt, sollten Käufer die genauen Anforderungen für die beabsichtigte Anwendung bestätigen.
Es ist auch nützlich, zwischen einer allgemeinen Materialspezifikation und den tatsächlichen Leistungsanforderungen des fertigen Schlauchs zu unterscheiden. Ein Schlauch kann eine Materialanforderung erfüllen, während er für die endgültige Anwendung dennoch eine andere Verstärkung, Geometrie oder Innenauskleidung benötigt.
Bei kundenspezifischen Projekten sollten vor der Produktion auch die Maßtoleranzen besprochen werden. Für eine engere Maßkontrolle kann eine vorrichtungsbasierte Prüfung verwendet werden.
Kundenspezifische Silikonschläuche für spezifische Anwendungen
Wenn ein Standardschlauch nicht für die erforderliche Anwendung geeignet ist, können kundenspezifische Silikonschläuche basierend auf dem tatsächlichen Design und den Betriebsbedingungen entwickelt werden.
Die Anpassung kann mehr beinhalten als nur die Änderung des Schlauchdurchmessers oder der Länge. Je nach Projekt kann sie komplexe Formen, mehrere Abzweigungen, verschiedene Verstärkungsstrukturen, Innenauskleidungen, Drahtverstärkungen, Metalleinsätze oder andere integrierte Komponenten umfassen.
Verfügbare Konstruktionen können je nach Anwendung Polyester-, Aramid- und Drahtverstärkungen sowie Fluorsilikon, FKM-Auskleidung und Metallteile umfassen.
Für ein neues Projekt sind eine Zeichnung oder ein Muster ein praktischer Ausgangspunkt. Die grundlegenden Betriebsbedingungen sollten dann angegeben werden, wie z. B. Medium, Temperatur, Druck oder Vakuum, Abmessungen, Anschlussanforderungen und Einbauraum.
Diese Details helfen dabei, die geeignete Schlauchkonstruktion zu bestimmen und fertigungstechnische Überlegungen frühzeitig in der Entwurfsphase zu identifizieren.
Die Erfahrung von Sunrise bei der Entwicklung kundenspezifischer Schläuche umfasst
komplexe Schlauchformen für kompakte Einbauräume, Schläuche mit mehreren Abzweigungen, außermittige Abzweigungen, Metallkupplungen und Schlauchleitungen.
Dies bedeutet, dass Silikonschlauchlösungen nicht nur für Standard-Schlauchabmessungen in Betracht gezogen werden können, sondern auch für Anwendungen, bei denen die Leitungsführung, die Abzweigungskonfiguration, die Verstärkung, die Innenauskleidung oder das Anschlussdesign eine spezifischere Konstruktion erfordern.
Die Bereitstellung der Konstruktionsinformationen in einem frühen Stadium kann dazu beitragen, potenzielle Fertigungsprobleme vor Produktionsbeginn zu erkennen und die Entwicklung eines Schlauchs zu erleichtern, der den tatsächlichen Einbauanforderungen entspricht.
Wenn Sie eine Zeichnung, ein Muster oder eine spezifische Anwendungsanforderung haben, können Sie
SUNRISE Silikonschlauch kontaktieren, um die erforderliche Schlauchkonstruktion und Anpassungsoptionen zu besprechen.
FAQ
Wie lange hält ein Silikonschlauch?
Die Lebensdauer eines Silikonschlauchs hängt von Temperatur, Druck, Medium, Bewegung, Einbaubedingungen und Materialkonstruktion ab. Es gibt keinen einzelnen Lebensdauerwert, der für jede Anwendung gilt. Die richtige Materialauswahl und Installation sind wichtig für eine langfristige Leistung.
Ist ein Silikonschlauch ölbeständig?
Standardsilikon ist nicht automatisch für jede Ölanwendung geeignet. Öltyp, Temperatur, Expositionsbedingungen und Schlauchkonstruktion sollten bewertet werden. Für bestimmte Anwendungen kann eine geeignete Innenauskleidung erforderlich sein.
Ist ein Silikonschlauch hitzebeständig?
Silikon hat eine gute Temperaturbeständigkeit und wird häufig in Anwendungen mit erhöhten Temperaturen verwendet. Der geeignete Temperaturbereich hängt jedoch von der spezifischen Silikonmischung, der Konstruktion, dem Medium und den Betriebsbedingungen ab.
Ist ein Silikonschlauch kraftstoffbeständig?
Nicht alle Silikonschläuche sind für den direkten Kraftstoffbetrieb geeignet. Kraftstofftyp und Expositionsbedingungen sollten berücksichtigt werden, und für einige Anwendungen kann eine kraftstoffbeständige Konstruktion oder eine geeignete Innenauskleidung erforderlich sein.
